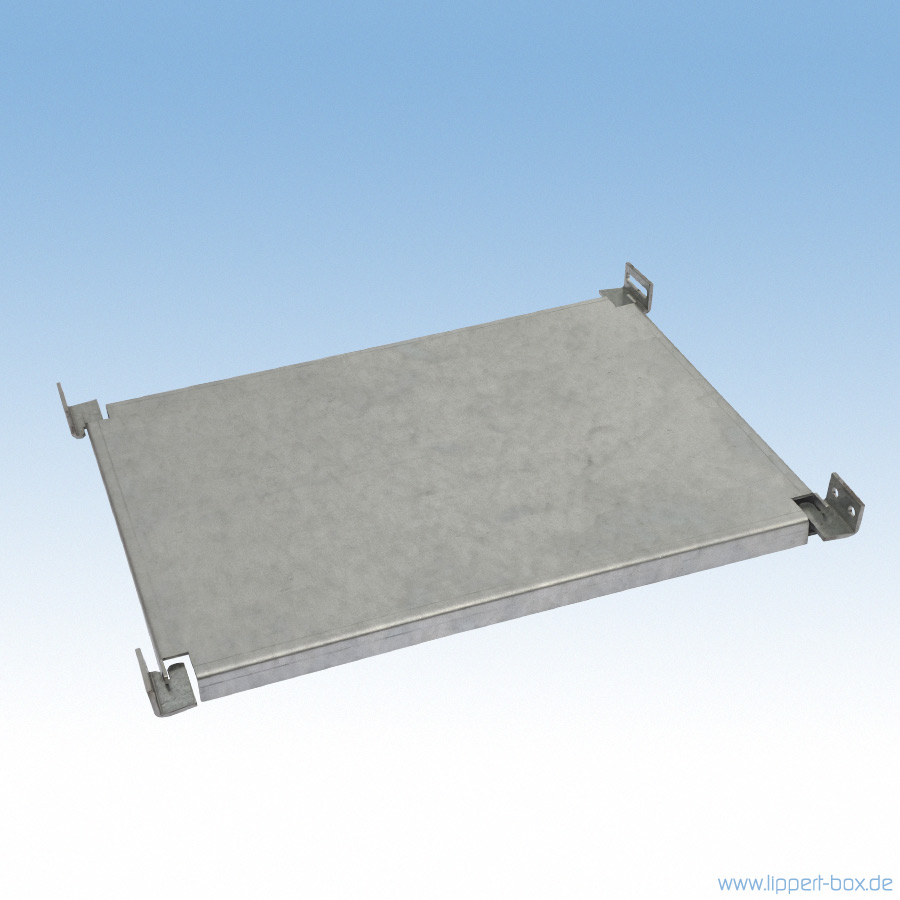

Teilmontageplatte mit Anbausatz

Artikelnummer: 203-xxxxxx

Produktmerkmale

bietet zusätzliche Montagefläche und optimale Raumnutzung im Schaltschrank
kann individuell in variablen Höhen und Tiefen mit den Lippert-Systemschienen montiert werden
eignet sich hervorragend zum Austausch defekter Baugruppen, diese können so problemlos und schnell getauscht werden

Technische Daten

verzinktes Stahlblech
umlaufend gekantet
Übereinstimmung mit RoHS

Lieferumfang

1 Teilmontageplatte mit 4 Haltern
8 Linsenschrauben M8x16 Innen-6-Kant mit Flansch
8 Sperrzahnmuttern M8

Montagehinweis

optional sind je nach Positionierung 4 Schienen T 24×75 (Artikelnr. 217-xx) erforderlich

wdt_ID	Artikelnr.	VE	für LA-Breite	Montageplattenbreite
27	203-60hhhh	1 Stk.	600	512
28	203-80hhhh	1 Stk.	800	712
29	203-10hhhh	1 Stk.	1000	912
30	203-12hhhh	1 Stk.	1200	1112

hhhh: Angabe für frei wählbare Höhe in mm
